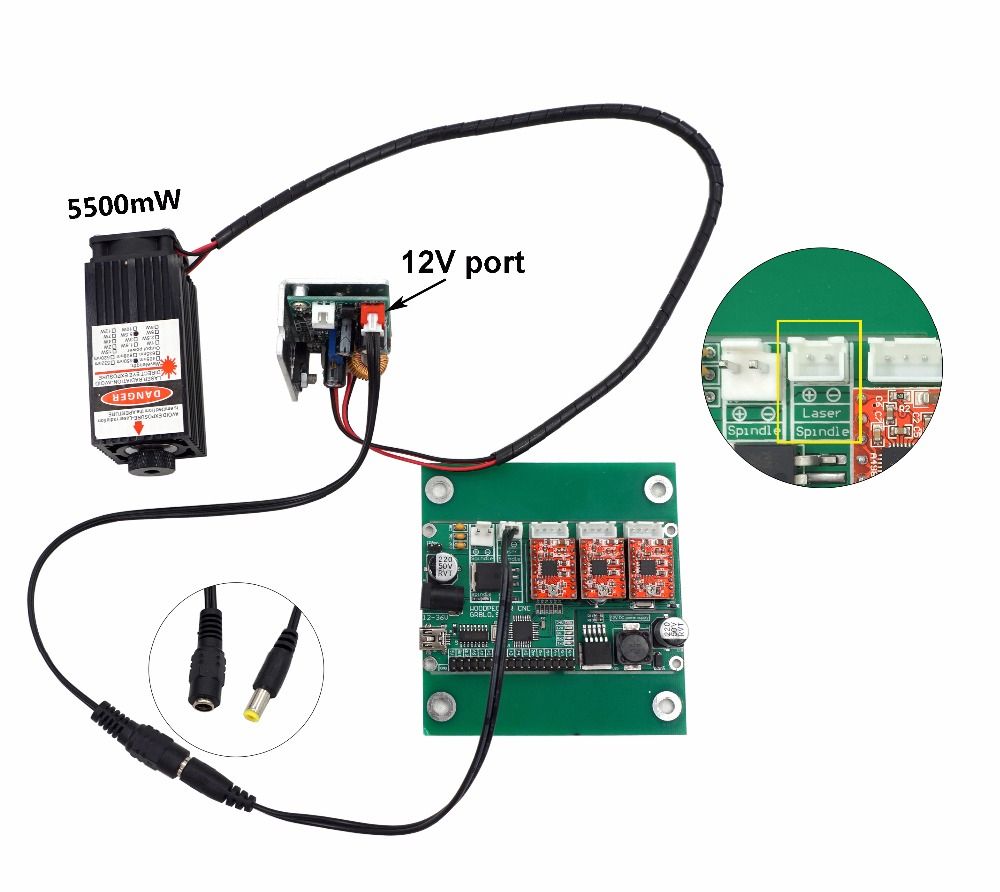

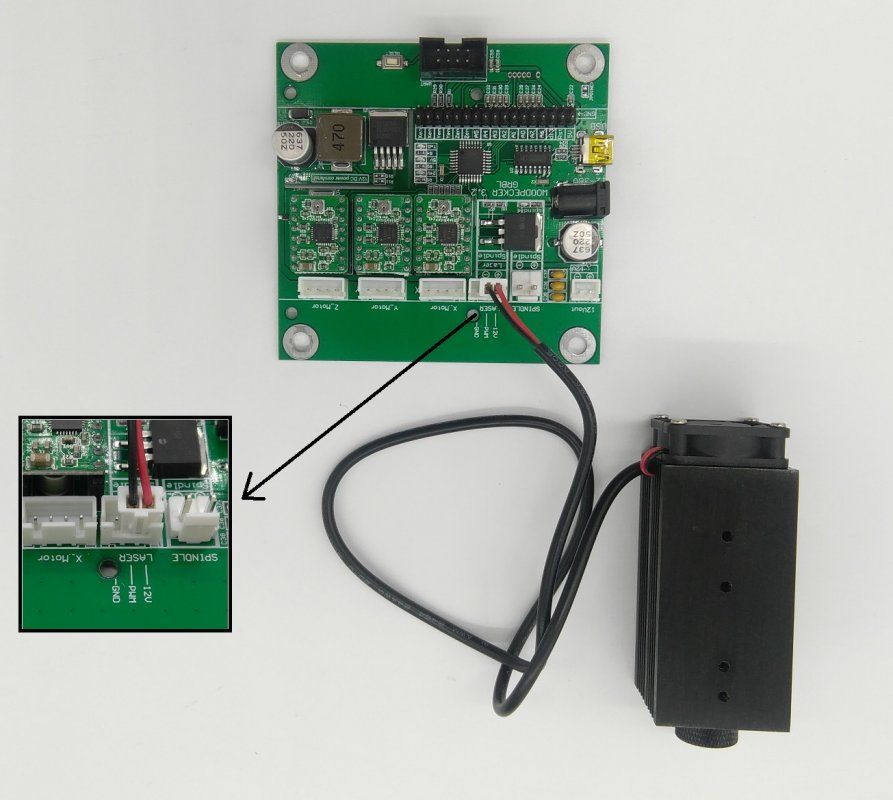

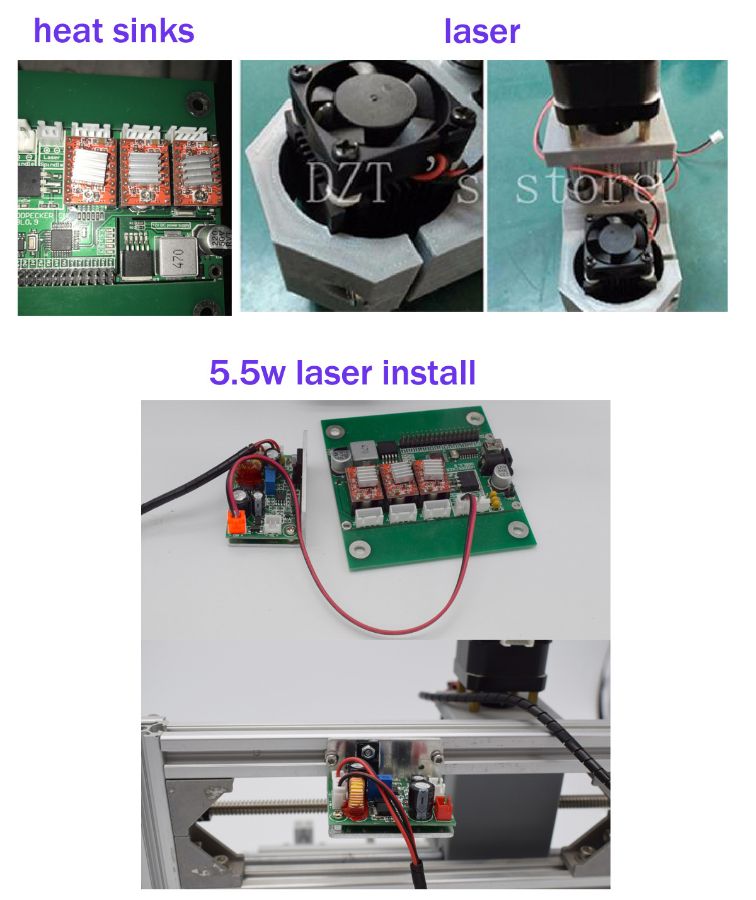

Схема подключения лазера.
Питания лазера осуществляется адаптером на 12V.

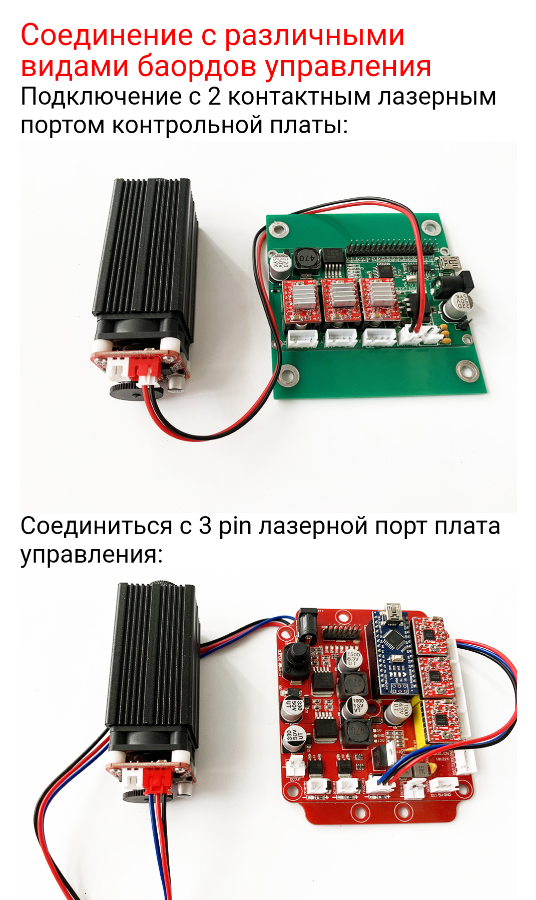

Обратите внимение: на 1-й и 2-й фотографии подключение происходит 2-х контактного лазера к 2-х контактной плате управления. На 3-й фотографии - 2-х контактного лазера к 3-х контактной плате управления (задействовать нужно 12V и PWM - штекеры)

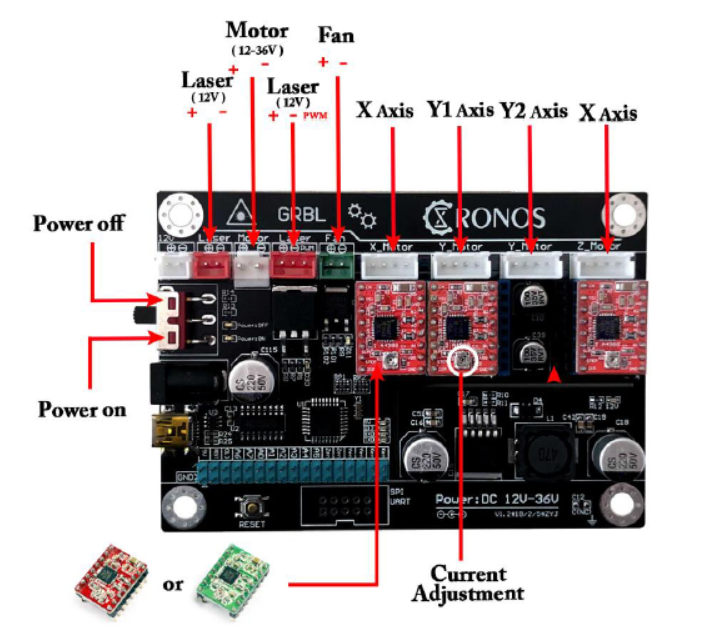

Плата подключения №1 (входит в комплект).

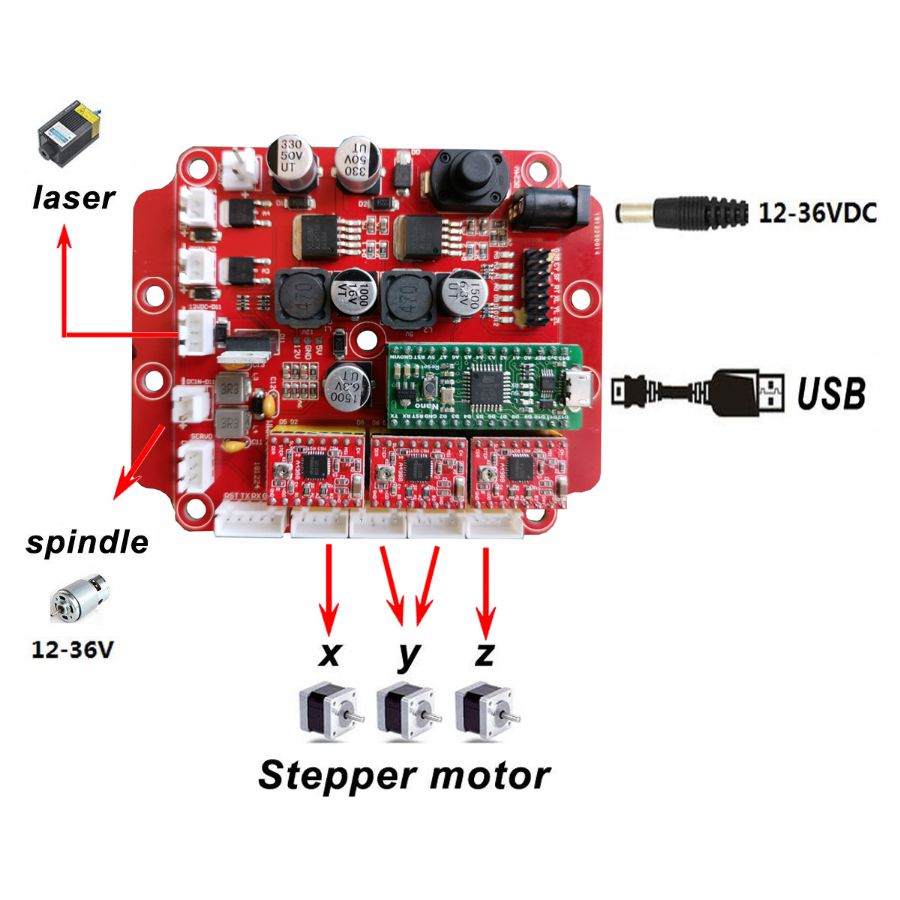

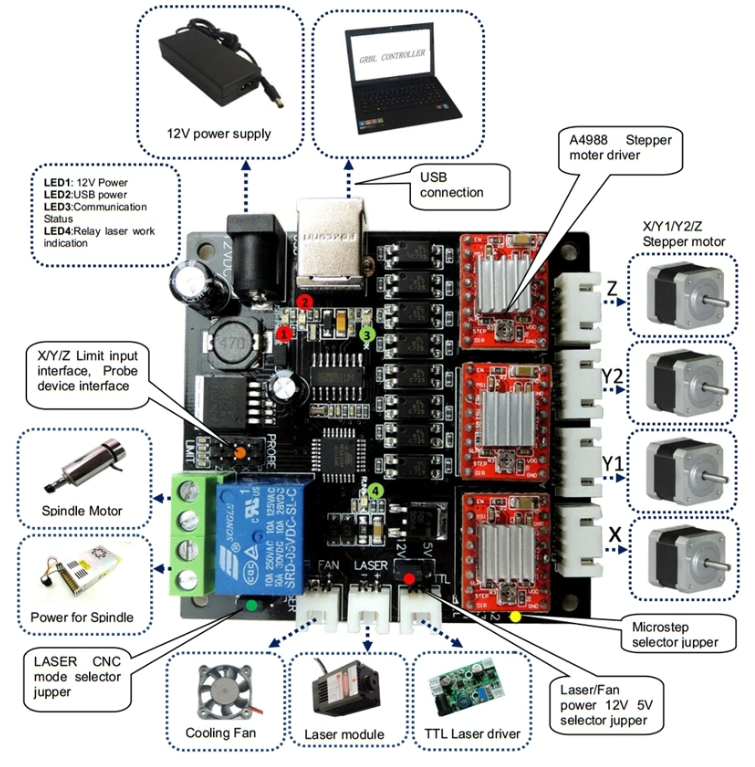

Плата контроллера GRBL. 3 оси управления. Поддержка лазера (Адаптер питания на 12V) и шпинделя (Адаптер питания на 24V).
При смене рабочего инструмента, адаптер подключается в одно и тоже гнездо, если не имеется на плате другого.

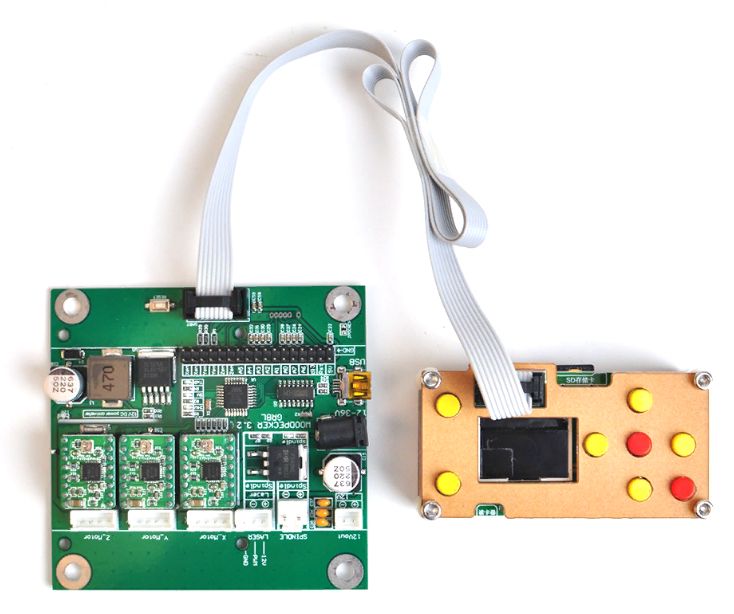

Плата подключения №2.

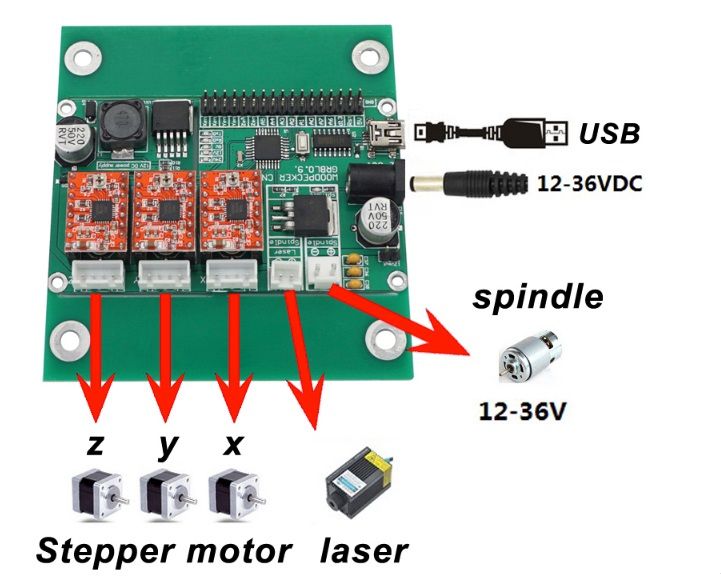

Плата контроллера GRBL. 3 оси управления.
Особенность: Поддержка ручного управления.

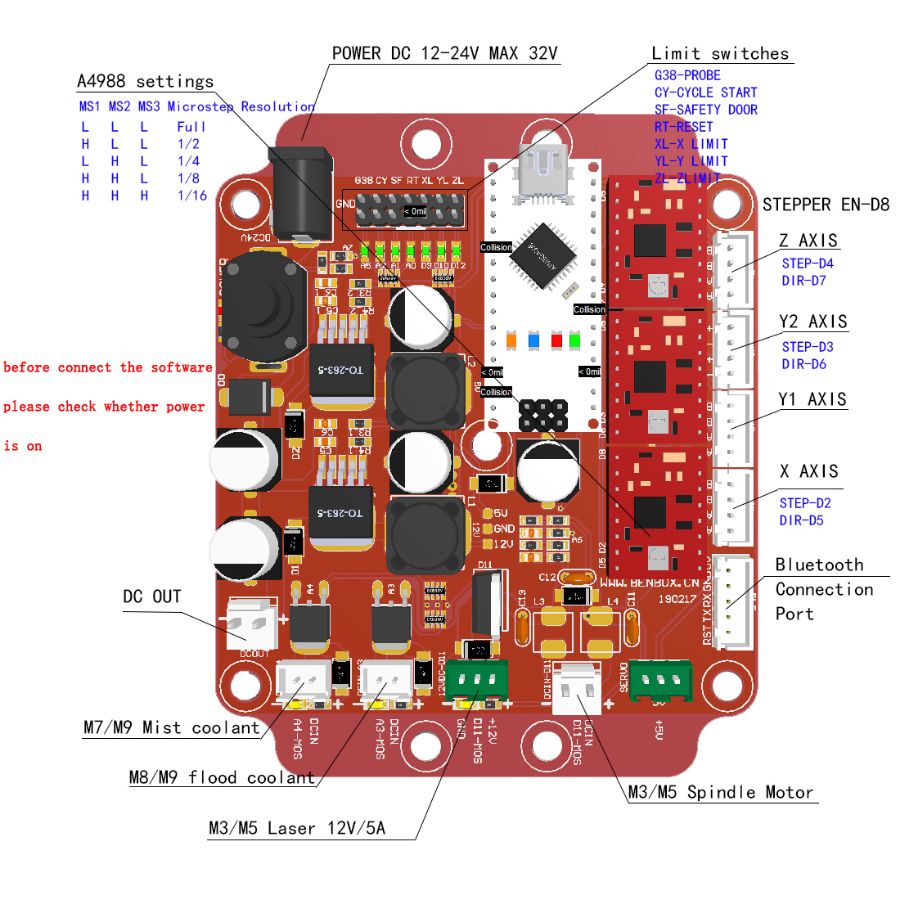

Плата подключения №3.
Плата контроллера GRBL. 3 оси управления.
Особенность: Поддержка максимальной мощности 300 Вт двигателя шпинделя.

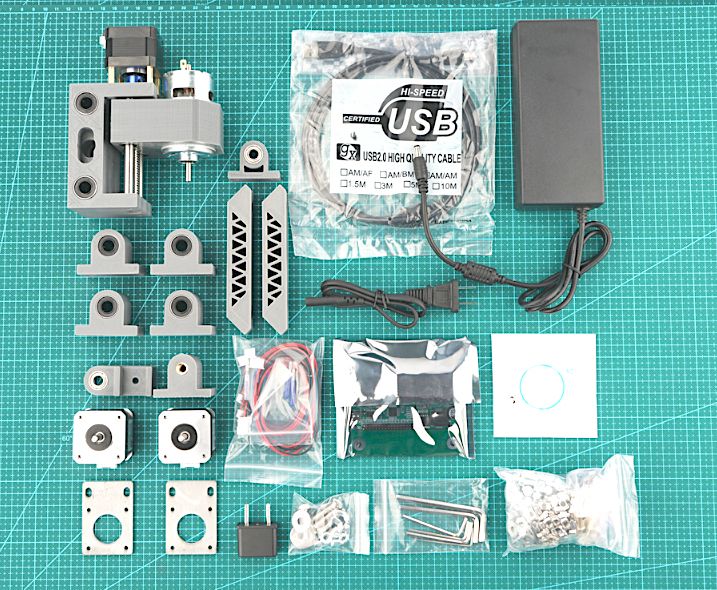

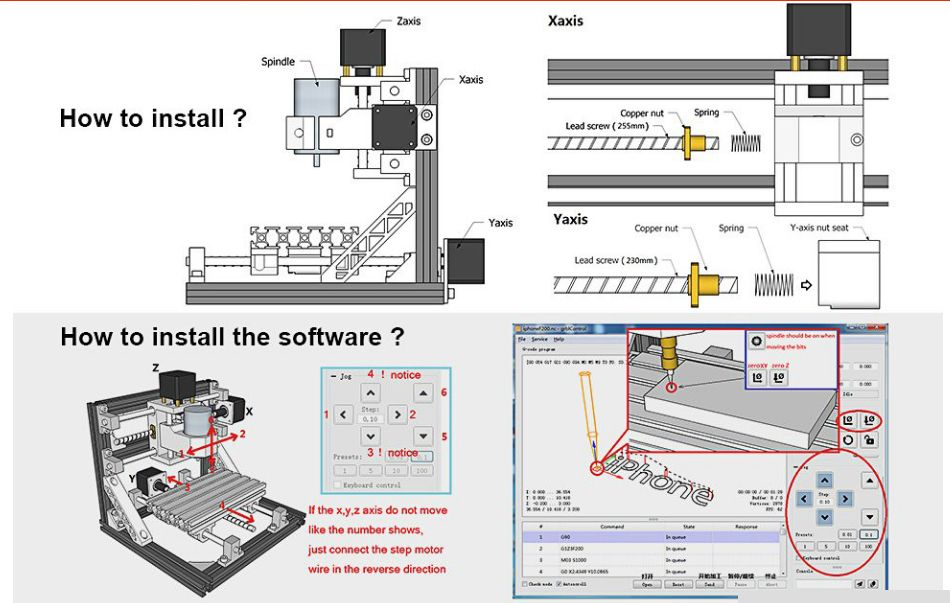

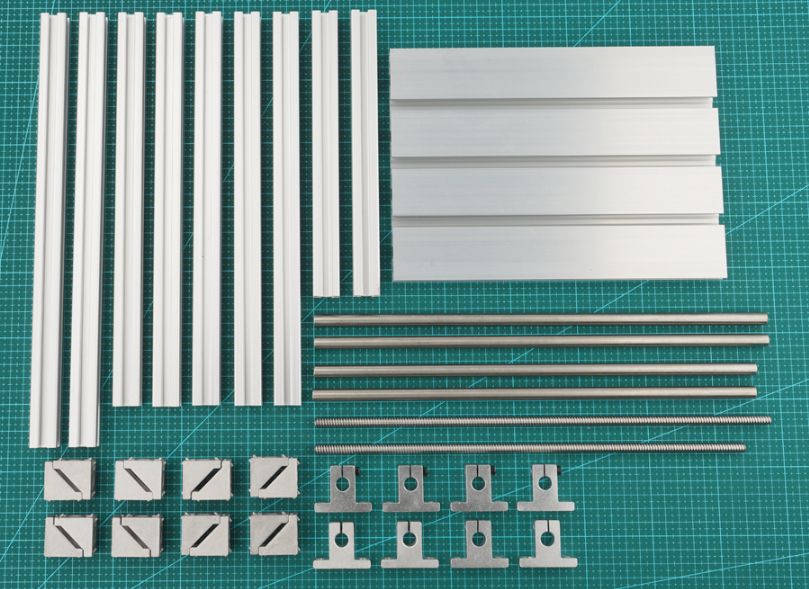

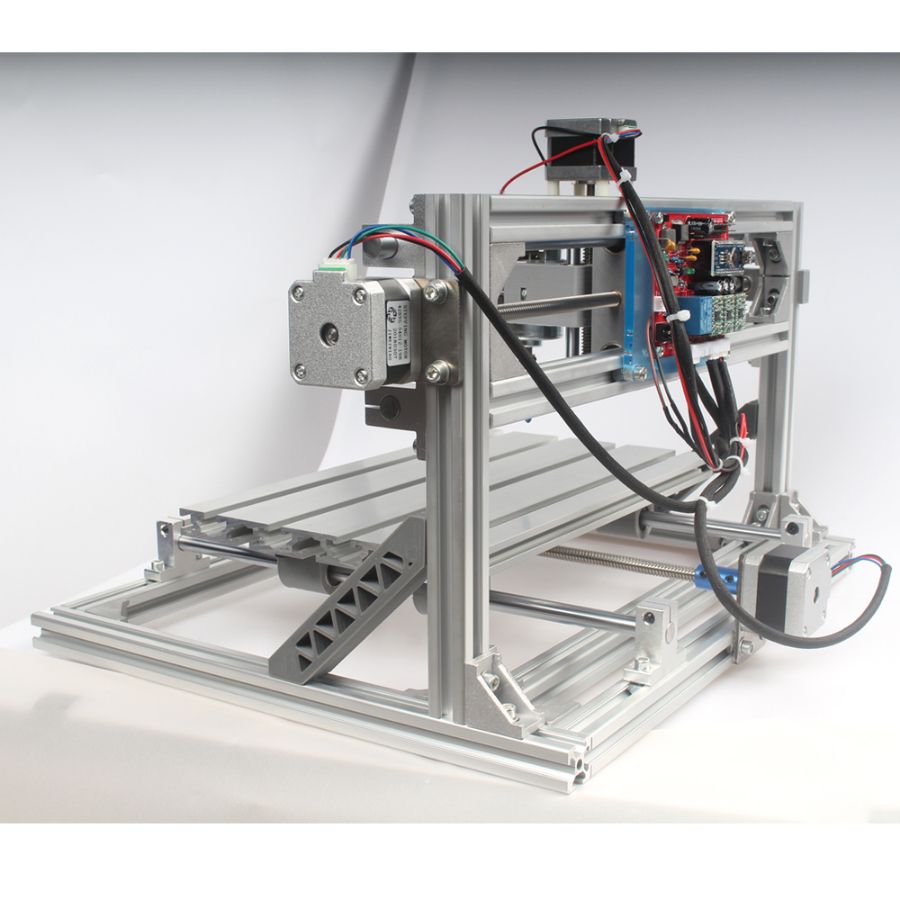

Технические характеристики.

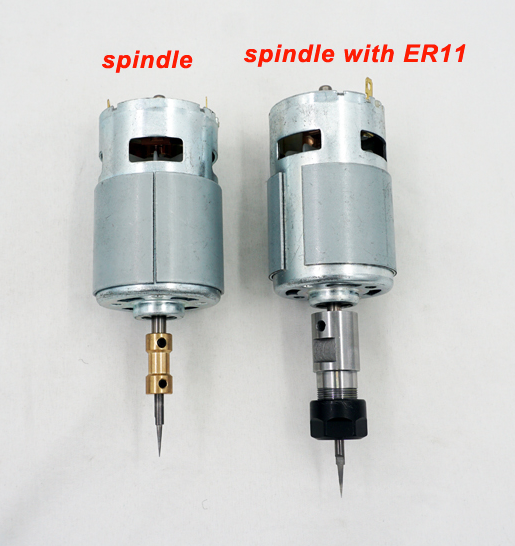

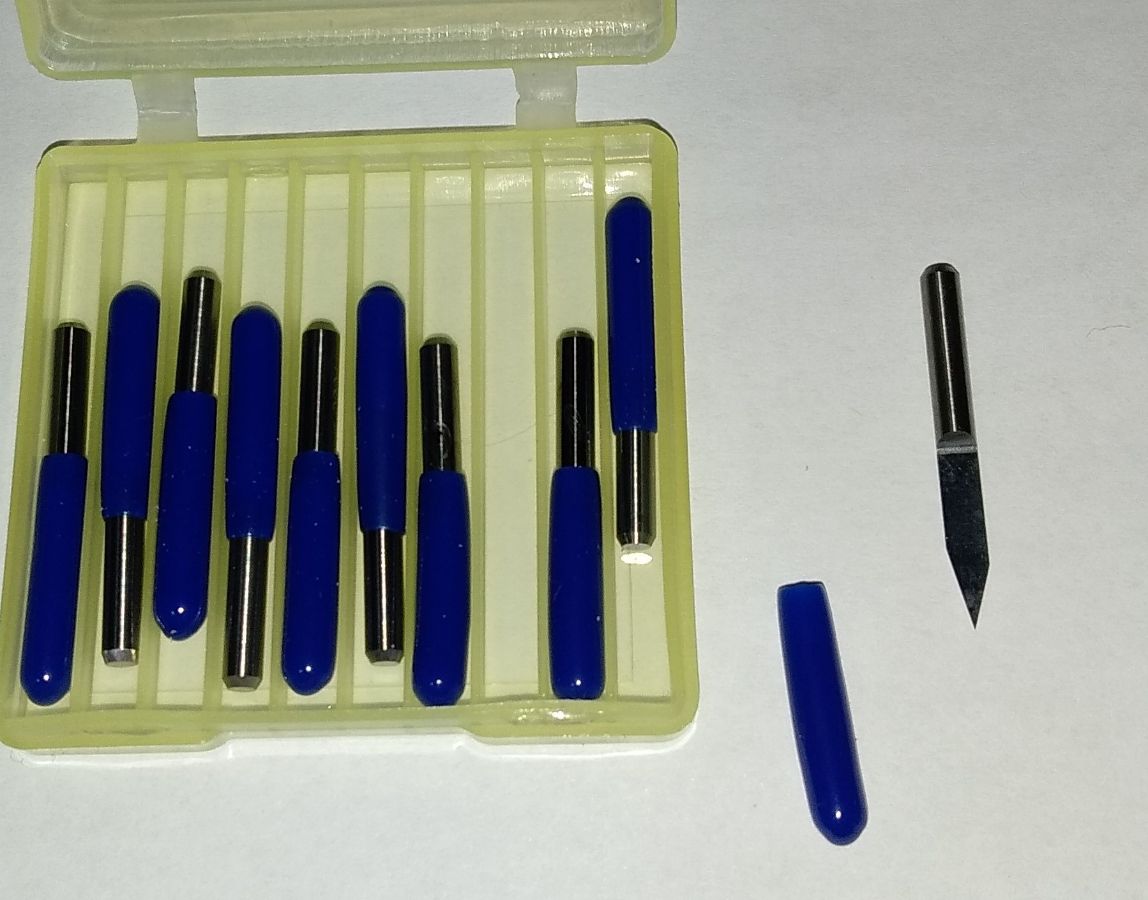

Варианты шпинделя: без и с цангой ER11.
Образцы 3D-моделей для загрузки в ArtCam
