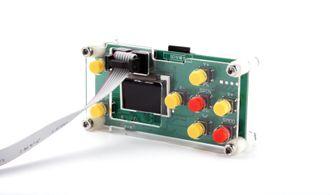

ПЛАТА РУЧНОГО УПРАВЛЕНИЯ
ПЛАТА РУЧНОГО УПРАВЛЕНИЯ
ПЛАТА РУЧНОГО УПРАВЛЕНИЯ
ПЛАТА РУЧНОГО УПРАВЛЕНИЯ
ПЛАТА РУЧНОГО УПРАВЛЕНИЯ
ПЛАТА РУЧНОГО УПРАВЛЕНИЯ
ПЛАТА РУЧНОГО УПРАВЛЕНИЯ
ПЛАТА РУЧНОГО УПРАВЛЕНИЯ
ПЛАТА РУЧНОГО УПРАВЛЕНИЯ

ПЛАТА РУЧНОГО УПРАВЛЕНИЯ

2500 руб.



  • Подключение : USB ( USB-CH340) .
  • Програмное обеспечение : контроллер GRBL, UniversalGcoder.
  • Мастер-чип : atmel 328P ( arduino nano ) .
  • Лазерная гравировка : поддерживается .
  • драйвер шагового двигателя : А4988, 12 В  максимальный ток 2А ( рекомендуется в пределах 1,5 А ) или дополнительное охлаждение .
  • Шаговый двигатель 42, 57.
  • Напряжение питания шпинделя : до 48В ( рабочее - 24В ) .

  • Подходит для моделей CNC ( с разъёмом для подключения ) CNC 1610/ 3018/ 3024/ 3040/ 3018PRO/ 3024PRO/ 3040PRO .



Плата ручного управления служит для управления осями XYZ мини станка с чпу  с помощью кнопок . Она позволяет более

точно выставить координаты шпинделя фрезерного или лазерного ( если установлен лазер ) станка , а так же проверить

предварительную работу  без подключения к компьютеру . Плата содержит карту SD , при помощи которой тоже можно

производить работу  , предварительно записав в корневую директорию карты управляющий файл .


Удерживая кнопку Z+ более 2-3-х секунд происходит смена

языка с китайского на английский ( если при включении платы

язык будет китайский ) .

Плата имеет три режима :

- CTRL

- FILE

- SSET

РежимCTRL позволяет :

- изменять положение шпинделя по осям X Y Z

- включать / выключать шпиндель ( лазер ) - ( кнопка SPIN )

- изменять значение шагов двигателей ( 0,1 / 1 / 5 / 10 ) - кнопка  -SMOD

ВЫХОД ИЗ РЕЖИМА - кнопка SMOD ( более 2 секунд )

Режим FILE позволяет :

- загружать в работу содержащиеся на карте SD готовые  файлы с расширением NC,

- кнопка SPIN запускает работу станка .

ВЫХОД ИЗ РЕЖИМА - кнопка - SMOD.

Режим SSET позволяет :

- просматривать и изменять настройки управления,

ВЫХОД ИЗ РЕЖИМА - кнопка SMOD

Примечание : ПЛАТА РУЧНОГО УПРАВЛЕНИЯ МОЖЕТ  РАБОТАТЬ НЕ КОРРЕКТНО ПРИ ОДНОВРЕМЕННОМ ИСПОЛЬЗОВАНИИ С ПРОГРАММОЙ GRBL CONTROL !
